二草酸硼酸鋰(LiBOB)

產(chǎn)品編號： STY160

中文名稱： 二草酸硼酸鋰(LiBOB)

中文別名： 二草酸硼酸鋰；雙乙二酸硼酸鋰

英文名稱： Lithium bis(oxalate)borate [1]

英文別名： LIBOB;Borate(1-), bis(ethanedioato(2-)-kappao1,kappao2)-, lithium (1:1)

Lithium bis(oxalate)borate; Libob; trilithium 2,2'-[(oxidoboranediyl)didioxy]bis(oxoacetate)

線性分子式：

純度： 99% [2] CAS號： 244761-29-3 分子式： C4BLiO8

分子量： 193.79

范圍
本標(biāo)準(zhǔn)規(guī)定了雙草酸硼酸鋰的要求、試驗方法、檢驗規(guī)則和標(biāo)志、標(biāo)簽、包裝、貯存、運輸。
本標(biāo)準(zhǔn)適用于雙草酸硼酸鋰。該產(chǎn)品用作鋰離子電池電解液的電解質(zhì)鹽。

分子式和相對分子質(zhì)量
分子式: LiB(C2O4)2
相對分子質(zhì)量: 193.78(按2016年國際相對原子質(zhì)量)

要求
外觀: 白色粉末。

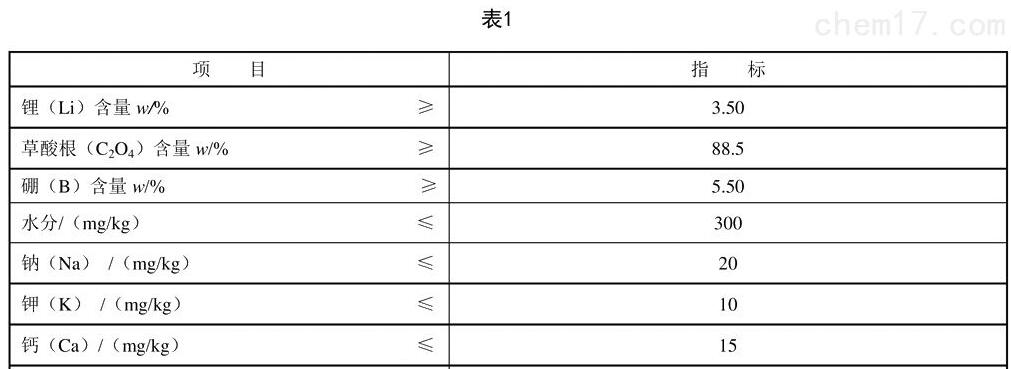

雙草酸硼酸鋰應(yīng)符合表1的規(guī)定。

試驗方法
水分的測定
原理
使用卡氏爐將雙草酸硼酸鋰加熱至一定溫度，用干燥空氣將蒸發(fā)的水汽吹入反應(yīng)杯里的卡爾·費休試劑中，用庫侖法測定。

試劑或材料
卡爾·費休試劑。
錫箔: 厚度約為0.05mm，25mm×25mm。

儀器設(shè)備
帶卡氏爐的微量水分儀。
手套箱(或干燥房): 手套箱的水分≤1mg/kg，干燥房的露點溫度≤-40°C。

試驗步驟
試樣的制備
在手套箱或干燥房中稱取0.3g試樣，精確至0.0002g，置于錫箔中心， 將錫箔折疊包覆樣品， 包覆為正面面積約8mm×10mm，用細(xì)針在正面打孔，打孔時注意不要使樣品溢出。之后保持打孔面向上，將其小心置于樣品瓶中，用橡膠套封閉瓶口。
同時進(jìn)行空白試驗，除不加試樣外同樣操作處理。

測定
將空白樣品瓶及測試樣品瓶放于進(jìn)樣架。開機(jī)，設(shè)定分析方法，設(shè)漂移測定為10min，測試溫度為200°C，測定時間為10min，在計算方程中刪除漂移值。輸入空白、試樣位置及試樣質(zhì)量。氣泵啟動后調(diào)整氣體流速為60mL/min左右。先檢測空白樣品瓶，再測試樣品瓶，所得測試結(jié)果即為試樣水分結(jié)果(儀器自動扣除空白值) 。
取平行測定結(jié)果的算術(shù)平均值為測定結(jié)果，兩次平行測定結(jié)果的絕對差值不大于50mg/kg。

推薦儀器 禾業(yè)科技V310S-KHF卡氏加熱爐水分檢測系統(tǒng)
